C) Анкеры HDA-PF и HDA-TF не имеют покрытия согласно ETA-99/0009 d) Только с использованием центрирующей шайбы (t = 5 мм). Механические свойства HDA. Размер анкера. HDA-P(F), HDA-T(F). HDA-PR, HDA-TR. Анкерный болт. Анкерные болты. Однораспорный анкерный. Руководство по анкерному крепежу «Hilti.
Анкер-шпильки Hilti HST, HSA, HSV Распорные клиновые анкеры, в терминах Hilti — анкер-шпильки, — самый широко используемый тип анкеров для крепления тяжёлых конструкций в бетон. Другие названия: анкерный болт, анкер-шпилька. Производитель: Производитель строительного и бурового инструмента и крепежа компания Hilti предлагает следующие модели анкерных болтов: Высокоэффективный распорный анкер из электрооцинкованной углеродистой стали для бетона с трещинами и сейсмических нагрузок. HST3-R Высокоэффективный распорный анкер из нержавеющей стали марки A4 для бетона с трещинами и сейсмических нагрузок. Стандартный распорный анкер из электрооцинкованной углеродистой стали для бетона без трещин.
HSA-F Стандартный распорный анкер из горячеоцинкованной углеродистой стали для бетона без трещин. HSA-R Стандартный распорный анкер из нержавеющий стали марки 316 для бетона без трещин. Бюджетный распорный анкер из электрооцинкованной углеродистой стали для бетона без трещин. Сводные данные по нагрузкам на анкер-шпильки Hilti Все данные указаны для случая когда:. Анкер установлен корректно;.
Отсутствует влияние краевых и межосевых расстояний;. Разрушение происходит по стали;. Минимальная толщина базового материала;. Бетон С 20/25. В таблице все нагрузки указаны в килоньютонах, эффективная глубина посадки (анкеровки) h ef — в миллиметрах.
Содержание. Классификация Различают следующие виды анкеров:. Технология устройства и основные виды разрушения анкеров Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:.
Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля. Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.
Анкерный Болт Размеры

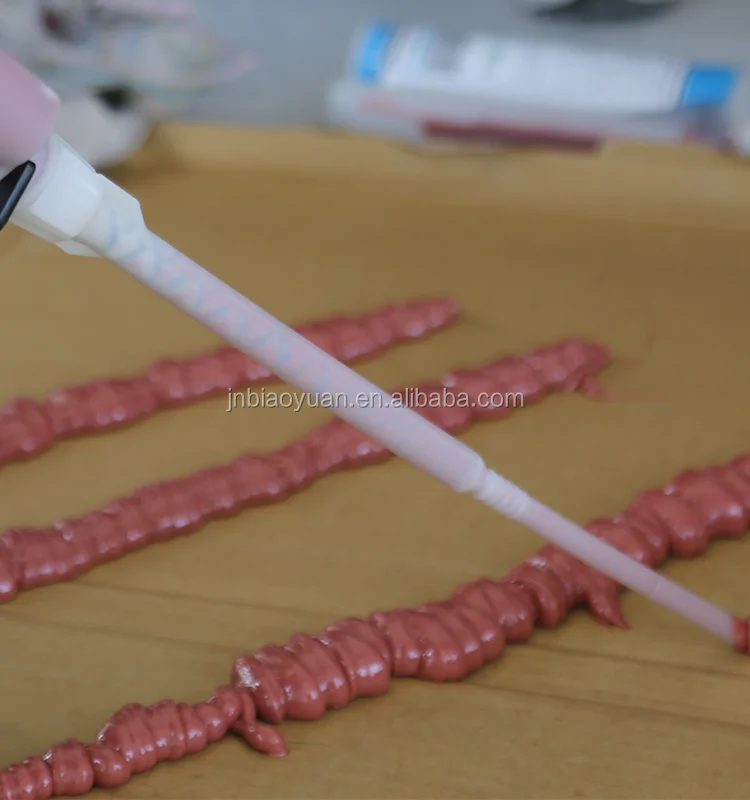

Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для, закладных деталей без упорных приспособлений и уширений (заделок) и т. п. Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов. Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:. Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания. Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента. Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вырыва — вырыв конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей. Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения. Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа - 1-15 (100-1500 ) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6. Также.
Анкерные Болты Хилти Каталог
Литература. Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03).
